Lựa chọnbộ chuyển đổi miếng đệm bánh xeliên quan đến nhiều thứ hơn là đẩy một bánh xe ra ngoài để có vẻ ngoài hoặc khoảng trống. Phần bên phải phải khớp với lỗ khoan trục, kiểu bu lông, phần cứng đinh tán hoặc bu lông, độ dày và đường tải, đồng thời tính đến những thay đổi về chiều rộng rãnh, bán kính chà, cảm giác lái và ứng suất ổ trục. Bài viết này giải thích sự khác biệt của bộ chuyển đổi miếng đệm với các miếng đệm đơn giản, cách xác minh đồ đạc trên xe của bạn và các phép đo quan trọng trước khi mua hoặc lắp đặt. Bạn cũng sẽ thấy các biện pháp kiểm tra an toàn chính giúp ngăn ngừa rung, hỏng dây buộc và cản trở phanh hoặc hệ thống treo, vì vậy, phần còn lại của hướng dẫn có thể tập trung vào việc lựa chọn sáng suốt và sử dụng hợp lý.

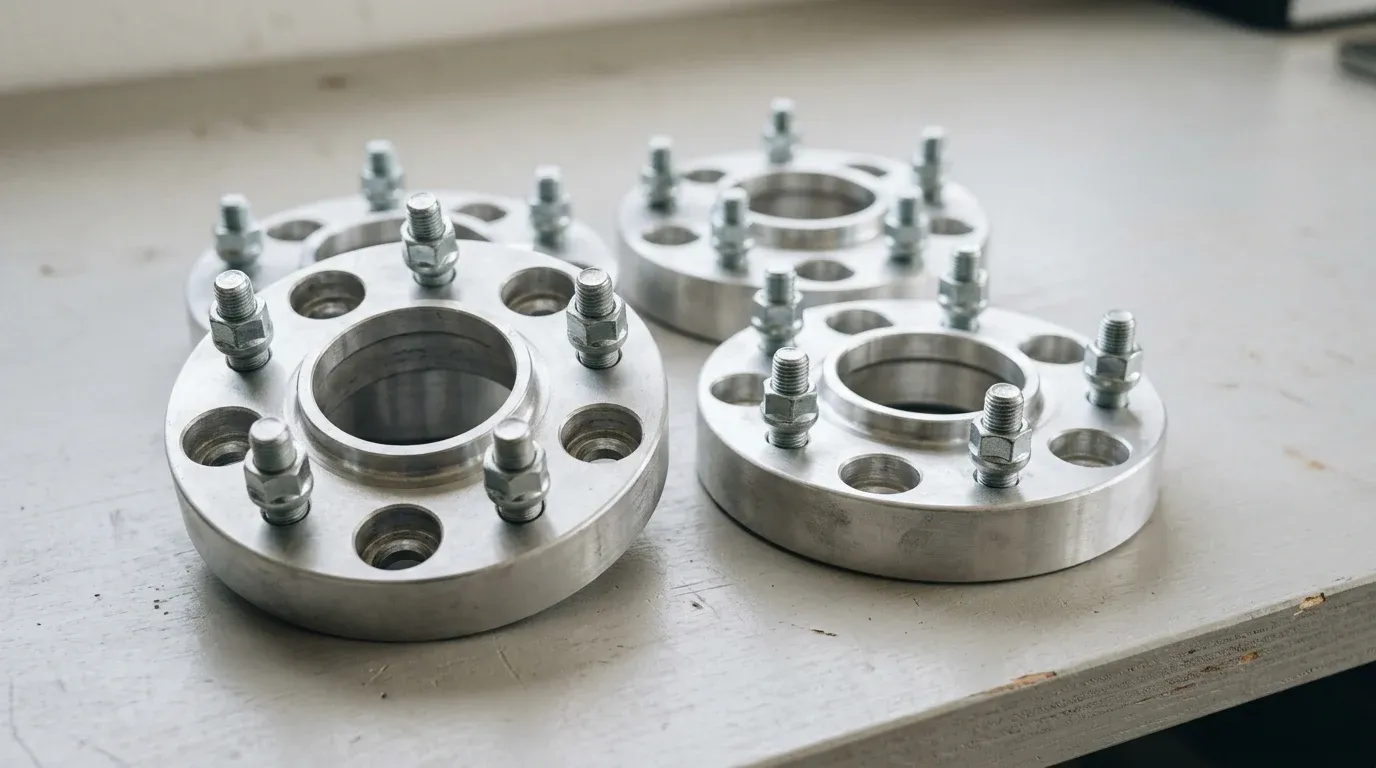

Bộ điều hợp miếng đệm bánh xe là bộ phận khung gầm quan trọng được thiết kế để sửa đổi hình dạng hệ thống treo xe và lắp đặt bánh xe. Bằng cách định vị lại bề mặt lắp của bánh xe ra xa trục xe, các bộ phận này sẽ thay đổi cả chiều rộng rãnh tĩnh và đặc tính xử lý động của xe. Ngoài ra, các biến thể bộ chuyển đổi có thể chuyển đổi mẫu bu lông của nhà sản xuất thiết bị gốc (OEM) để phù hợp với các bánh xe hậu mãi không tương thích.
Việc lắp đặt các miếng đệm bánh xe tác động trực tiếp đến chiều rộng đường và bán kính chà của xe. Việc tăng chiều rộng đường theo các khoảng thông thường từ +20mm đến +50mm trên mỗi trục sẽ tăng cường độ ổn định ngang bằng cách giảm chuyển trọng lượng khi vào cua. Tuy nhiên, sự dịch chuyển ra ngoài này đồng thời làm thay đổi bán kính chà - khoảng cách giữa điểm giao nhau của trục lái (SAI) với mặt đất và tâm của miếng vá tiếp xúc với lốp. Đẩy đường tâm bánh xe ra ngoài thường làm tăng bán kính chà dương từ 10 mm đến 25 mm. Trong khi chiều rộng rãnh rộng hơn giúp cải thiện khả năng chống lăn, thì bán kính chà dương quá mức có thể làm tăng nỗ lực đánh lái, khuếch đại mô-men xoắn điều khiển ở các bệ dẫn động cầu trước và tăng tốc độ mài mòn trên ống lót hệ thống treo.
Trong lĩnh vực hậu mãi, bộ điều hợp miếng đệm chủ yếu được sử dụng để lắp đặt bánh xe phẳng, bộ phanh lớn được nâng cấp rõ ràng (BBK) hoặc gắn bánh xe có độ lệch dương cao. Ví dụ, việc lắp kẹp phanh 6 pít-tông thường yêu cầu khoảng hở các nan bổ sung tối thiểu là 15mm, điều mà một miếng đệm được gia công chính xác có thể cung cấp. Trong các ứng dụng đội xe thương mại, bộ điều hợp được sử dụng để chuẩn hóa lượng bánh xe tồn kho trên các nền tảng xe hỗn hợp. Bằng cách chuyển đổi các mẫu trục khác nhau (ví dụ: 8x165.1 thành 8x170) thành thông số kỹ thuật thống nhất, người quản lý đội xe có thể giảm chi phí tồn kho lốp và bánh xe trong khi vẫn duy trì độ rộng đường nhất quán trên các phương tiện tiện ích có trọng tâm cao.
Tính toàn vẹn về cấu trúc và khả năng tương thích của bộ chuyển đổi miếng đệm bánh xe hoàn toàn phụ thuộc vào các thông số kỹ thuật về kích thước và đặc tính vật liệu chính xác. Bởi vì các bộ phận này chịu được lực cắt và ứng suất quay rất lớn nên việc dựa vào các thông số kỹ thuật chính xác thay vì các phép đo gần đúng là không thể thương lượng để vận hành an toàn.
Bốn kích thước cơ bản của bất kỳ bộ chuyển đổi miếng đệm nào là Đường kính vòng tròn (PCD), lỗ khoan trung tâm (CB), độ dày và độ lệch kết quả. PCD phải khớp với cả trục và bánh xe, mặc dù các biến thể bộ chuyển đổi có thể có PCD kép (ví dụ: trục 5x114.3 với bánh xe 5x120). Lỗ khoan trung tâm phải khớp chính xác với mép trung tâm của xe—thường có đường kính từ 54,1 mm đến 78,1 mm—để đảm bảo phân bổ tải trọng vào trung tâm trục. Độ dày thường trải dài từ các miếng chêm khoảng hở 3mm đến các bộ chuyển đổi hạng nặng 50mm, trừ trực tiếp vào độ lệch dương ban đầu của bánh xe để xác định độ lệch hiệu quả cuối cùng.
Bộ điều hợp chất lượng cao chủ yếu được gia công bằng CNC từ phôi nhôm cấp hàng không vũ trụ, đặc biệt là hợp kim 6061-T6 hoặc 7075-T6. Trong khi 6061-T6 cung cấp hiệu suất phù hợp với độ bền kéo khoảng 310 MPa, 7075-T6 mang lại độ bền vượt trội ở khoảng 573 MPa, khiến nó trở nên lý tưởng cho các ứng dụng nặng hoặc cấu hình bộ chuyển đổi siêu mỏng. Dung sai gia công là rất quan trọng; các nhà sản xuất cao cấp duy trì dung sai lệch tâm là ±0,02 mm để tránh rung ở tốc độ cao. Lớp hoàn thiện bề mặt thường bao gồm anodizing lớp phủ cứng Loại II hoặc Loại III, giúp bảo vệ nền nhôm khỏi bị ăn mòn điện khi kết hợp với các trục thép.
Việc lựa chọn giữa miếng đệm trượt và bộ điều hợp bu lông sẽ quyết định phương pháp lắp đặt và độ dày an toàn tối đa. Miếng đệm trượt kẹp giữa trục và bánh xe, sử dụng các đinh tán bánh xe hiện có. Bộ điều hợp bu-lông cố định trực tiếp vào trục bằng cách sử dụng đai ốc vấu có cấu hình thấp, cung cấp một bộ đinh tán thứ cấp cho bánh xe.
| Đặc điểm kỹ thuật | Miếng đệm trượt | Bộ điều hợp bu-lông |
| Độ dày điển hình | 3mm – 12mm | 15mm – 50mm+ |
| Yêu cầu học tập | Yêu cầu đinh tán mở rộng nếu> 5mm | Sử dụng đinh tán tích hợp, được ép sẵn |
| Chuyển đổi mẫu | Không thể thay đổi PCD | Có thể chuyển đổi PCD (ví dụ: 5x100 thành 5x112) |
| Phân phối tải | Dựa vào phần mở rộng môi trung tâm | Có các vòng tập trung vào trung tâm độc quyền |
Các giao thức cài đặt phù hợp và đánh giá sự phù hợp nghiêm ngặt là điều tối quan trọng khi tích hợpbộ chuyển đổi miếng đệm bánh xe. Những sai sót trong lĩnh vực này hiếm khi xuất phát từ những khiếm khuyết trọng yếu; đúng hơn, chúng xuất phát từ việc áp dụng mô-men xoắn không đúng, độ bám ren không đủ hoặc bề mặt tiếp xúc không khớp.
Trước khi lắp đặt, kỹ thuật viên phải làm sạch kỹ càng trục xe bằng bàn chải sắt để loại bỏ rỉ sét và cặn, đảm bảo bề mặt tiếp xúc phẳng hoàn hảo. Kiểm tra trước khi cài đặt quan trọng nhất liên quan đến việc xác minh mức độ tương tác của luồng. Các tiêu chuẩn kỹ thuật ô tô yêu cầu tối thiểu 6 đến 8 vòng ren đầy đủ để buộc chặt an toàn. Đối với bước ren M12x1.5 thông thường, điều này tương đương với độ ăn khớp ít nhất là 12mm, trong khi đinh tán M14x1.5 cần khoảng 14mm để cố định tải kẹp một cách an toàn.
Việc lắp đặt không đúng cách gây ra một số rủi ro nghiêm trọng. Các miếng đệm tập trung vào vấu — chỉ dựa vào các đinh tán vấu thay vì mép trung tâm để định tâm — thường gây ra rung động tần số cao ở tốc độ vượt quá 60 dặm/giờ. Một rủi ro phổ biến khác là dây buộc bị lỏng do chu kỳ nhiệt và chỗ ngồi ban đầu; do đó, việc vặn lại tất cả các ốc vít sau 50 đến 100 dặm ban đầu là bắt buộc. Sự ăn mòn điện hóa giữa trục thép và miếng đệm nhôm có thể làm cho các bộ phận bị nóng chảy, hiện tượng này được giảm thiểu bằng cách áp dụng một lớp hợp chất mỏng chống kẹt được kiểm soát chặt chẽ trên mặt trục, không bao giờ áp dụng cho các ren của dây buộc. Cuối cùng, sự can thiệp của hệ thống treo phải được kiểm tra khi khóa lái hoàn toàn và độ nén hệ thống treo tối đa để đảm bảo rãnh rộng hơn không khiến lốp va vào chắn bùn hoặc lớp lót bên trong.
Việc tuân thủ quy định ảnh hưởng đáng kể đến tính hợp pháp của bộ chuyển đổi miếng đệm bánh xe. Tại các khu vực pháp lý nghiêm ngặt, chẳng hạn như Đức theo quy định của TÜV, việc sửa đổi chiều rộng đường ray bị hạn chế rất nhiều; việc tăng chiều rộng đường ray lên hơn 2% thường yêu cầu thử nghiệm kết cấu rộng rãi và chứng nhận chuyên môn. Trong môi trường đua xe thể thao, nhiều cơ quan xử phạt nghiêm cấm các miếng đệm trượt vượt quá 5 mm trừ khi đi kèm với các đinh bánh xe mở rộng đã được chứng nhận và một số nghiêm cấm các bộ chuyển đổi bu-lông do tính chất ẩn của đai ốc vấu bên trong trong quá trình kiểm tra hố. Người vận hành đội xe cũng phải cân nhắc các cân nhắc về trách nhiệm pháp lý, vì những sửa đổi trái phép đối với chiều rộng đường ray có thể làm mất hiệu lực bảo hành trục OEM.

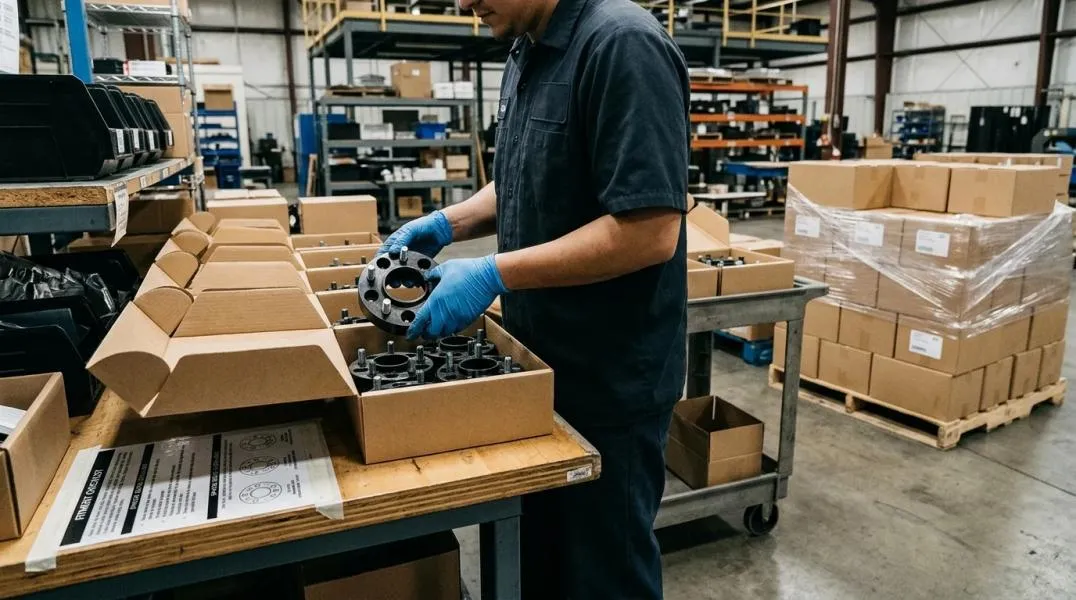

Việc tìm nguồn cung ứng bộ chuyển đổi miếng đệm bánh xe yêu cầu đánh giá nguồn gốc sản xuất, quy trình kiểm soát chất lượng và sự cân bằng giữa giá cả theo số lượng và độ tin cậy của kết cấu. Do tính chất an toàn quan trọng của sản phẩm, người quản lý mua sắm phải ưu tiên tính minh bạch của nhà cung cấp và dữ liệu luyện kim đã được xác minh.
Đánh giá năng lực của nhà cung cấp bắt đầu bằng việc xác minh các chứng chỉ ISO 9001:2015 và yêu cầu ghi lại các báo cáo thử nghiệm vật liệu (MTR) để xác nhận thành phần hợp kim. Các nhà cung cấp có năng lực nên vận hành máy CNC nhiều trục và sử dụng Máy đo tọa độ (CMM) để xác nhận dung sai lệch tâm ±0,02mm. Hơn nữa, người mua nên yêu cầu tài liệu về chất lượng ngựa giống; các đinh tán được ép trước phải đáp ứng các tiêu chuẩn về độ bền kéo ISO 898-1 Loại 10.9 hoặc 12.9, đảm bảo chúng có thể chịu được các chu kỳ mô-men xoắn lặp đi lặp lại mà không bị kéo căng hoặc cắt.
Trong mua sắm B2B, Số lượng đặt hàng tối thiểu (MOQ) cho bộ điều hợp gia công CNC tùy chỉnh thường dao động từ 100 đến 500 bộ trên mỗi SKU, tùy thuộc vào độ phức tạp của PCD và thông số kỹ thuật lỗ khoan trung tâm. Thời gian sản xuất ở nước ngoài thường kéo dài từ 30 đến 45 ngày, không bao gồm thời gian vận chuyển hàng hóa. Đối với các nhà phân phối, ghi nhãn riêng là một thông lệ phổ biến, với các nhà cung cấp cung cấp dịch vụ khắc laser tùy chỉnh logo thương hiệu và thông số mô-men xoắn trực tiếp lên bề mặt được anod hóa. Các kênh bán hàng chủ yếu được phân chia thành các nhà bán lẻ bán hàng trực tiếp cho người tiêu dùng, các nhà cung cấp trang thiết bị địa hình chuyên biệt và các nhà cung cấp đội xe thương mại.
Thị trường miếng đệm bánh xe được phân loại cao theo giá cả và chất lượng tương ứng. Các sản phẩm cấp bình dân thường hy sinh tính toàn vẹn và độ chính xác của vật liệu, dẫn đến rủi ro an toàn nghiêm trọng, trong khi các sản phẩm cấp cao cấp đầu tư mạnh vào vật liệu được chứng nhận và kỹ thuật lấy trung tâm làm trung tâm.
| Cấp thị trường | Khoảng giá (mỗi cặp) | Vật liệu & Sản xuất | Đặc điểm chính |
| Cấp độ đầu vào | $20 – $45 | Nhôm đúc hoặc phôi chưa được xác minh | Đinh tán tập trung vào chốt, không anodized, loại 8.8. Nguy cơ rung động cao. |
| Tầm trung | $60 – $110 | Nhôm rèn 6061-T6 | Đinh tán tập trung vào trung tâm, anodized loại II, loại 10.9. Thích hợp cho việc sử dụng trên đường phố. |
| Cao cấp/Cuộc đua | $130 – $250+ | Nhôm rèn 7075-T6 | Lấy tâm làm trung tâm với môi chính xác, được anot hóa cứng Loại III, đinh tán Loại 12.9, đã được thử nghiệm FEA. |
Việc thực hiện một khuôn khổ lựa chọn nghiêm ngặt đảm bảo rằng bộ chuyển đổi miếng đệm bánh xe được chọn đáp ứng các yêu cầu cơ học của xe mà không ảnh hưởng đến giới hạn an toàn. Phương pháp tiếp cận có hệ thống giúp ngăn ngừa các lỗi lắp đặt tốn kém và giảm thiểu hiện tượng mài mòn sớm trên các bộ phận khung gầm xung quanh.
Quá trình lựa chọn tuân theo một trình tự tuần tự nghiêm ngặt. Đầu tiên, kỹ thuật viên phải đo khe hở chắn bùn hiện có và độ hở của thước cặp để xác định độ dày chính xác cần thiết; ví dụ: nếu kẹp phanh cần khoảng hở 12 mm thì miếng đệm 15 mm sẽ cung cấp khoảng đệm 3 mm an toàn. Thứ hai, người dùng phải xác định đường kính trung tâm chính xác của xe và chọn bộ chuyển đổi lấy trung tâm một cách nghiêm ngặt để phù hợp. Thứ ba, bước ren yêu cầu và chiều dài đinh tán phải được xác minh. Nếu chọn miếng đệm trượt vượt quá 5 mm thì việc mua các đinh bánh xe mở rộng tương ứng là bắt buộc. Cuối cùng, độ lệch hiệu quả phải được tính toán để đảm bảo bán kính chà vẫn nằm trong giới hạn chấp nhận được đối với giá lái cụ thể.
Việc cân bằng các cải tiến hiệu suất với các hạn chế về tuân thủ và ngân sách đòi hỏi phải đánh giá tổng chi phí sở hữu. Mặc dù độ lệch mạnh vượt quá 25 mm mỗi bên mang lại tính thẩm mỹ rõ rệt và tư thế rộng hơn, nhưng chúng làm tăng lực đòn bẩy áp dụng cho vòng bi bánh xe theo cấp số nhân, có khả năng làm giảm tuổi thọ vòng bi từ 30% đến 50%. Các nhà quản lý đội xe cũng như những người đam mê đều phải cân nhắc chi phí ban đầu của bộ điều hợp 7075-T6 cao cấp so với khoản tiết kiệm lâu dài nhờ tránh thay thế vòng bi và giảm thiểu rủi ro thảm khốc liên quan đến hỏng dây buộc. Cuối cùng, việc ưu tiên các vật liệu đã được chứng nhận và thiết kế lấy trục bánh xe làm trung tâm sẽ đảm bảo rằng các lợi ích vận hành của bộ chuyển đổi miếng đệm bánh xe được thực hiện đầy đủ mà không ảnh hưởng đến sự an toàn của phương tiện.
· Những kết luận và lý do quan trọng nhất đối với Bộ điều hợp miếng đệm bánh xe
· Thông số kỹ thuật, sự tuân thủ và kiểm tra rủi ro đáng được xác nhận trước khi bạn cam kết
· Các bước thực tế tiếp theo và những lưu ý độc giả có thể áp dụng ngay
Miếng đệm chủ yếu đẩy bánh xe ra ngoài trong khi vẫn giữ nguyên kiểu bu-lông. Bộ chuyển đổi cũng thay đổi kiểu bu lông, chẳng hạn như 5x114.3 thành 5x120, đồng thời tăng thêm độ dày.
Khớp chính xác bốn thông số kỹ thuật: kiểu bu lông trục, kiểu bu lông bánh xe, lỗ khoan ở giữa và độ dày. Sau đó xác nhận khoảng cách hiệu quả mới và khoảng trống chắn bùn, phanh và hệ thống treo trước khi đặt hàng.
Sử dụng miếng đệm trượt để thay đổi khe hở nhỏ, thường là từ 3 mm đến 12 mm và chỉ khi gắn đinh tán thích hợp. Sử dụng bộ chuyển đổi bu-lông cho độ dày trên 15mm hoặc bất kỳ chuyển đổi kiểu bu-lông nào.
Đúng. Chúng mở rộng chiều rộng đường ray và có thể cải thiện độ ổn định, nhưng chúng cũng làm tăng bán kính chà. Độ dày quá lớn có thể làm tăng lực lái, điều hướng mô-men xoắn và làm mòn vòng bi và các bộ phận treo.
Chọn bộ điều hợp được gia công bằng máy CNC, tập trung vào trung tâm bằng nhôm 6061-T6 hoặc 7075-T6, xác minh sự lắp đặt chính xác, phần cứng mô-men xoắn theo thông số kỹ thuật và điều chỉnh lại mô-men xoắn sau 50 đến 100 dặm đầu tiên.
